Catamarã mod. BV 36
CARACTERÍSTICAS PRINCIPAIS DO CASCO
- Comprimento Total: 11,40 m
- Comprimento entre Perpendiculares: 10,90 m
- Boca Moldada Total: 5,95 m
- Boca Moldada do casco: 1,20 m
- Pontal Moldado: 2,00 m
- Calado Moldado de Projeto: 0,60 m
- Deslocamento Leve: 4,0 t
- Deslocamento Carregado: 6,0 t
- Contorno (apenas para embarcações com L < 24 m): 10,80m
CARACTERÍSTICAS DA ESTRUTURA
- Material
- Casco: Espuma rígida de PVC e fibra de vidro
- Conveses: Espuma rígida de PVC e fibra de vidro
- Anteparas: madeira e fibra de vidro
- Casaria: fibra de vidro e espuma rígida (composite - foam cored)
- Tipo de Estrutura do casco:
Longitudinal: Transversal: Mista: x
CARACTERÍSTICAS DE COMPARTIMENTAGEM
- Localização das Superestruturas (quantidade): 01
a ré: 3/4 a ré: meio navio: x 3/4 a vante: a vante:
- Localização da Praça de Máquinas:
a ré: x 3/4 a ré: meio navio: 3/4 a vante: a vante:
- Número de anteparas transversais estanques: 02
- Número de anteparas longitudinais estanques: Não há.
- Número de conveses abaixo do convés principal: Não há.
- Número de conveses contínuos acima do convés principal: Não há.
- Número de conveses de superestrutura: Não há.
- Número de casarias: 01
- Dimensões máximas das superestruturas e casarias:
Descrição Comprimento Largura Altura
Máximo (m) Máxima (m) Máxima (m)
Cabine 4,70 5,00 1,20
CARACTERÍSTICAS DE CUBAGEM
- Volume total: - Granel: - x - m3
- Fardos: - x - m3
- Número de porões de carga: Não aplicável
- Número de tanques de carga: Não aplicável
- Número de compartimentos para carga frigorificada: Não aplicável
- Volume fardos de carga frigorificada: - m³
- Capacidade de contentores: - TEU -
- Capacidade de lastro: - m³
- Capacidade de óleo combustível: - m³
- Capacidade de óleo diesel: 200 L
- Capacidade de óleo lubrificante: - m³
- Capacidade de água doce: 400 L
TRIPULAÇÃO E PASSAGEIROS
- Tripulação: 02 em viagens com pernoite/ 01 em passeios curta duração
- Passageiros: 09 em viagens com pernoite/ 16 em passeios de curta duração
REGULAMENTOS NACIONAIS E INTERNACIONAIS A QUE A
EMBARCAÇÃO DEVE ATENDER
NORMAM 03 / DPC – Normas da Autoridade Marítima para Amadores, Embarcações
de Esporte e/ou Recreio e para Cadastramento e Funcionamento das Marinas, Clubes e
Entidades Desportivas Náuticas”
CARACTERÍSTICAS DE PROPULSÃO
- Tipo de propulsão
- Propulsão Principal: Vela

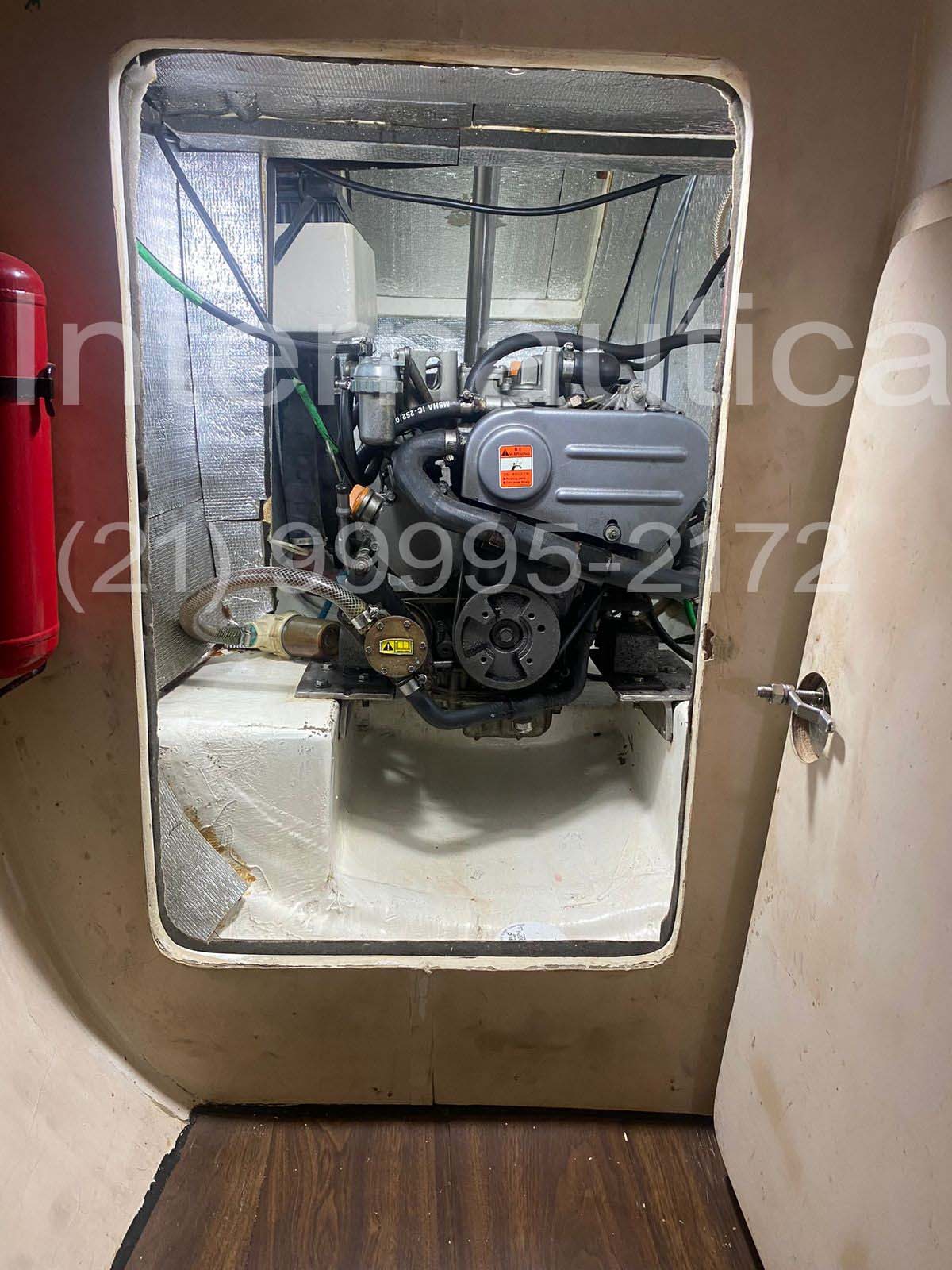

- Propulsão Auxiliar: Motor Diesel – Yanmar 3YM30 - SD25 – revisão
feita em abril/2024 (troca de filtros, óleo e correias. Retentores, rotores e rolamento
da bomba de água salgada).
- Quantidade: 02
- Potência máxima contínua: 29 HP
- Rotação correspondente: 3200 - 3600 rpm
- Revestimento casa de máquinas: ARTICUSTIC TERB25 isolamento térmico e
acústico
- Caixa redutora
- Quantidade: 02
- Razão de redução: 1 : 2.64
- Propulsor
- Quantidade: Não aplicável
- Tipo: -x-
- Características de serviço da embarcação
- Velocidade de serviço: 10 nós
- Raio de ação: 500 milhas
- Tração estática (bollard pull): Não aplicável.
GERAÇÃO DE ENERGIA
- Acionamento do equipamento principal
- Motor Diesel: Alternadores
- Quantidade: 02
- Potência máxima contínua: 80 amperes/h
- Rotação: 3200
- Geradores: painel solar
- Quantidade: 04 painéis X 155W
- Tipo/Corrente: UP SOLAR 12 volts continua
- Potência: 155 W por painel (aproximado 10 A/h por placa)
- Quantidade: 01 painel X 450W
- Painel Solar Half-Cell monocristalino
- Canadian Solar - CS3W-450W - CORRENTE DE PICO (IMPP): 10,96
- Acionamentos do equipamento de emergência
Colete salva vidas - YACHT-POOL Fully automatic life jacket 170N with crotch
strap, safety D-ring and mountain loop ISO 12402-3 9.4 - Geradores de emergência
- Baterias
- Quantidade: 04
- Tipo: Chumbo-Ácido
- Capacidade: 4X220 amp
- Caldeiras principais
Não aplicável
- Caldeiras auxiliares
Não aplicável
- Caldeiras de recuperação dos gases de descarga
Não aplicável

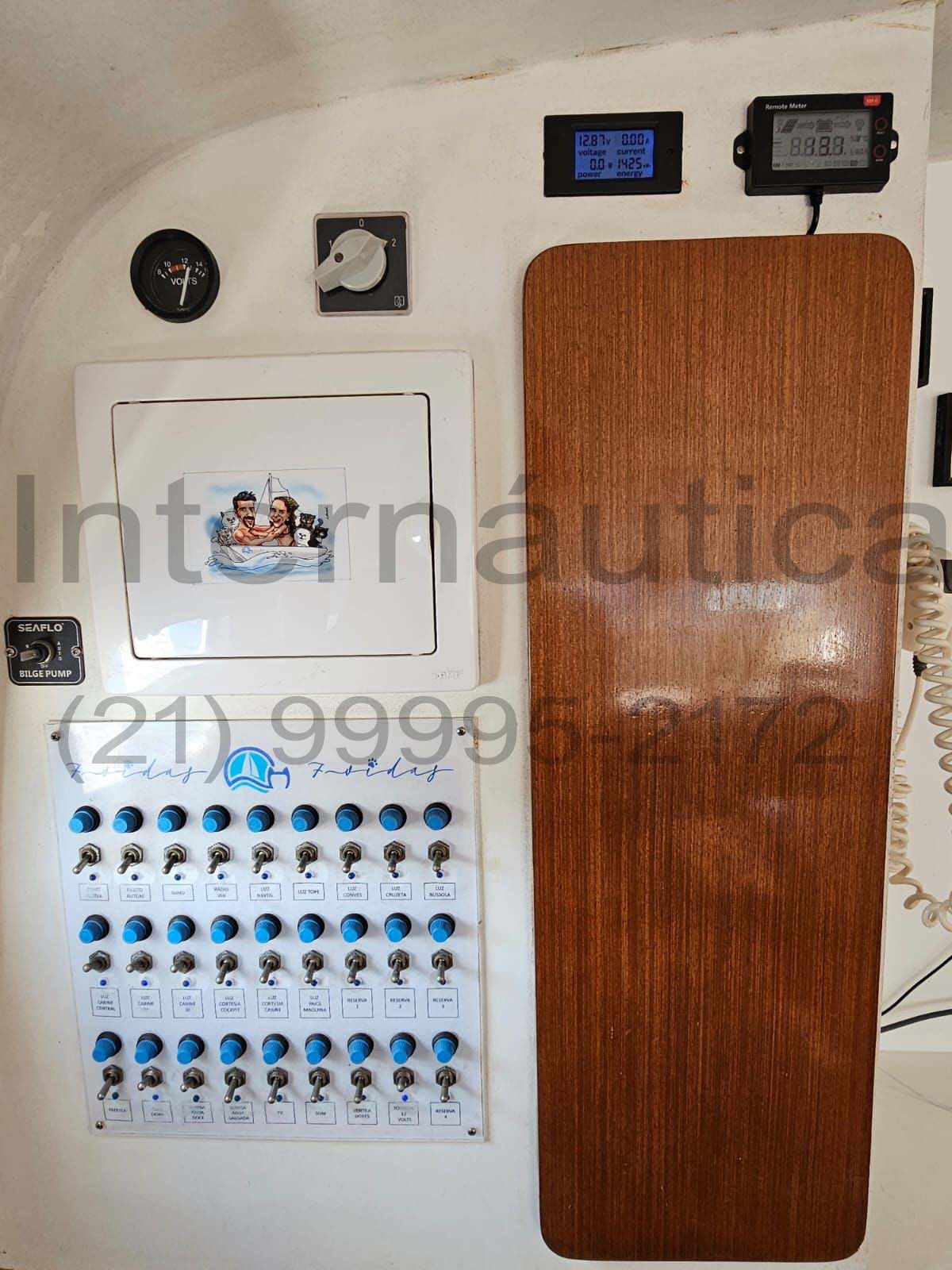

Observação: Quadro 12v refeito em agosto 2021.
EQUIPAMENTOS DE CARGA
- Mastros
Não aplicável
- Guindastes
Não aplicável
- Bombas de carga
Não aplicável
- Escotilhas de carga
Não aplicável
EQUIPAMENTOS DE GOVERNO
- Máquina do leme
- Quantidade: 01
- Tipo de acionamento: Manual
- Torque: -
- Leme
- Quantidade: 02
- Tipo: em balanço
- Área aproximada: 0,32 m2
- Sistema de emergência do leme
Não possui.
- Impulsor lateral (thruster)
Não possui.
EQUIPAMENTOS DE AMARRAÇÃO E FUNDEIO
Quantidade Acionamento Capacidade
- Guinchos elétrico: 01 Sim 1000w
- Ancora Roka 01 25 kg
- Ancora Bruce 01 15 kg
- Corrente + Amarra principal 50 m + 50m
- Corrente + Amarra reserva 25 m +30m
- Defensas 7
Obs: Guincho e corrente comprados em jan/2024:

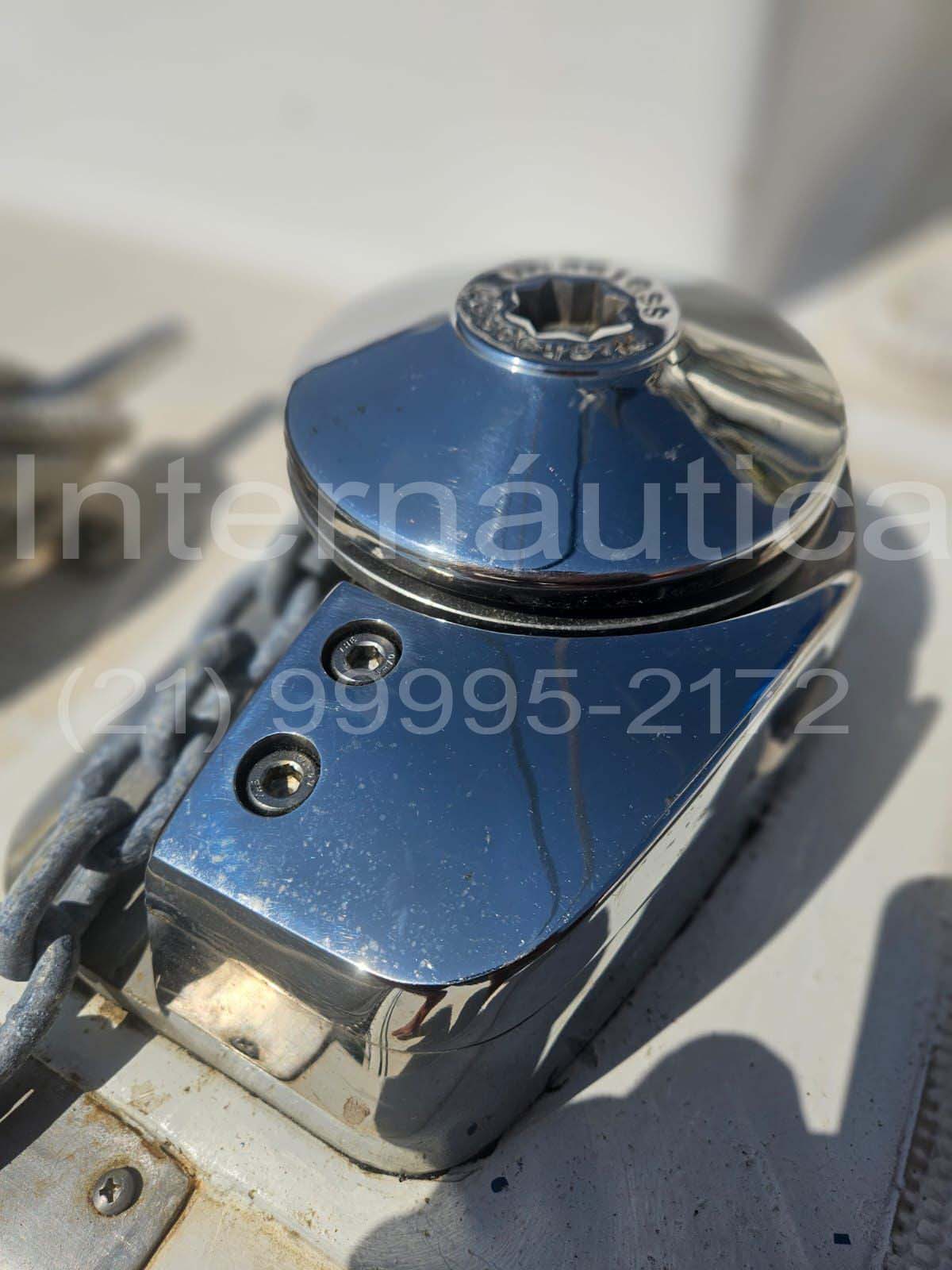

- Guincho elétrico BADA 1000w Horizontal 8MM
- 50m Corrente Calibrada DIN 766 - Aço 1050 Galvanizada a fogo (8mm)
EQUIPAMENTOS DE SALVATAGEM
- Embarcações salva-vidas e salvamento
Não possui
- Balsas salva-vidas
Não possui
- Bóias salva-vidas
Tipo Classe Quantidade
- Simples - -
- Com retinida I 01
- Com dispositivo de iluminação de auto-ativação I 01
- Com dispositivo de iluminação de auto-ativação - -
e sinal fumígeno de auto-ativação

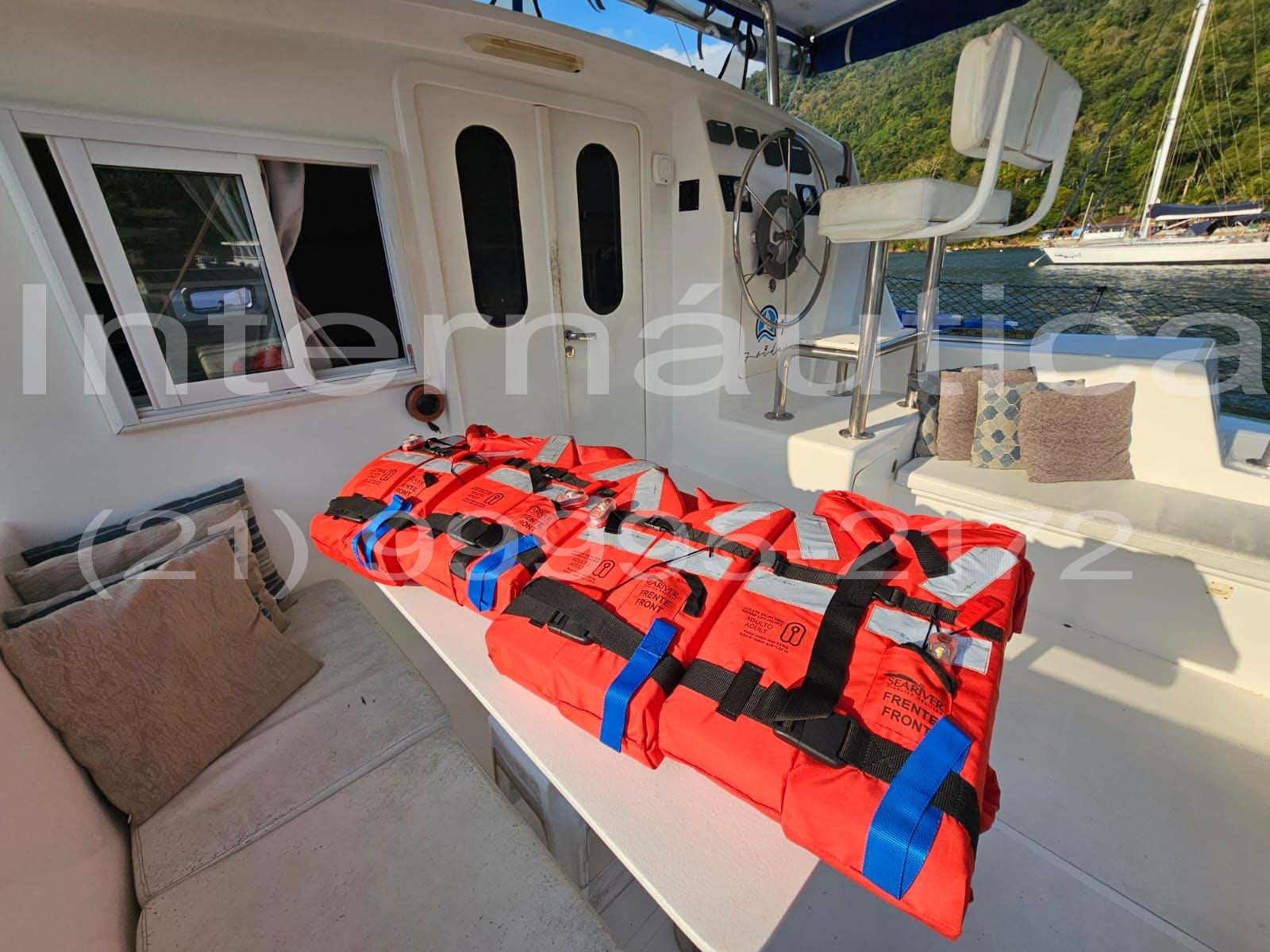

- Coletes
Tamanho Classe Quantidade
- Grande: I 6
- Grande: II 8
- Pequeno:
EQUIPAMENTOS DE INCÊNDIO
- Sistemas de prevenção e combate
Porões Praça Máq.
- CO2 - -
- Espuma - -
- Sistema detecção - -
- Gás inerte - -
- Extintores
Quantidade Capacidade Localização
- CO2 02 4 kg Entrada PM do casco
- CO2 01 1 kg Na Cozinha
- Espuma
- Pó químico Cozinha /comando
- Água pressão
- Bombas
Quantidade Acionamento Capacidade
- De incêndio - - -
- De emergência - - -
- De serviços gerais - - -
EQUIPAMENTOS DE ESGOTO, LASTRO E ANTIPOLUIÇÃO
- Equipamentos de esgoto
- Quantidade: 05
- Tipo: 4 elétricas e 1 manual
- Capacidade: 02 x 1500 GPH e 02 x 2500 GPH
- Equipamentos de lastro
Não possui.
- Separadores de água e óleo (Sim: 2 FILTROS SEPARADORES)
Não possui
- Unidade de tratamento de esgoto sanitário
Não possui.
EQUIPAMENTOS NÁUTICOS
01 Agulha magnética
01 Buzina manual
01 ANEMOMETRO ANALÓGICO RAYMARINE MOD i40 WIND
01 ECOSONDA ODÔMETRO DIGITAL RAYMARINE MOD. I40
01 GPS/PLOTER/SONDA RAYMARINE MOD. A 78
01 PILOTO AUTOMÁTICO ELETRONICO RAYMARINE 12v EV100 RODA LEME
EQUIPAMENTOS DE RÁDIO
- Equipamento principal: Equipamento COBRA MARINE DSC
- Tipo de transmissão: VHF
- Potência de saída: 25 W
18 – OBSERVAÇÕES ADICIONAIS
Equipamento de conforto:

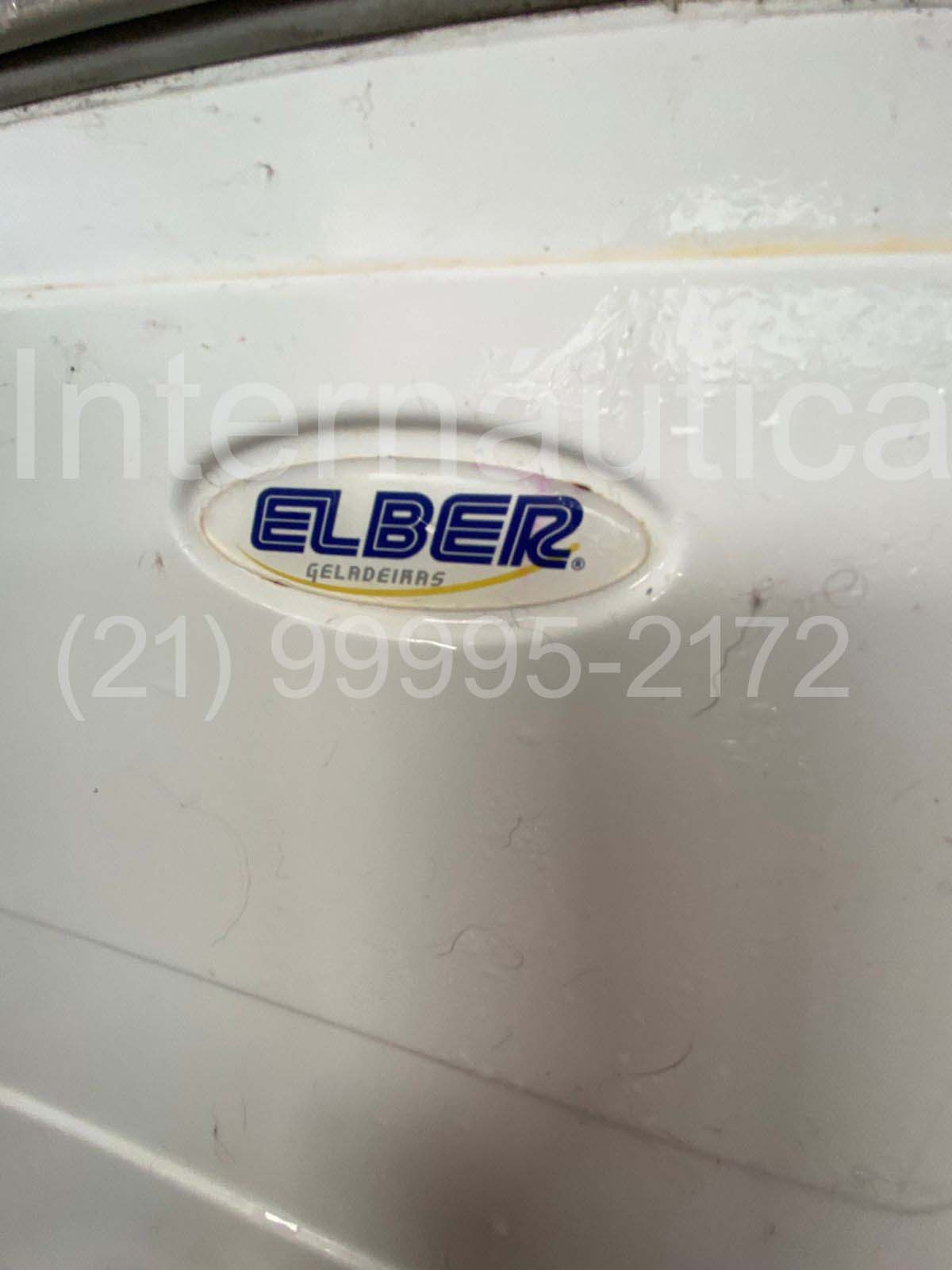

1 Geladeira Elber RE 120litros 12 V _ 01
1 Freezer Elber 80 litros FRi 12 V _ 01

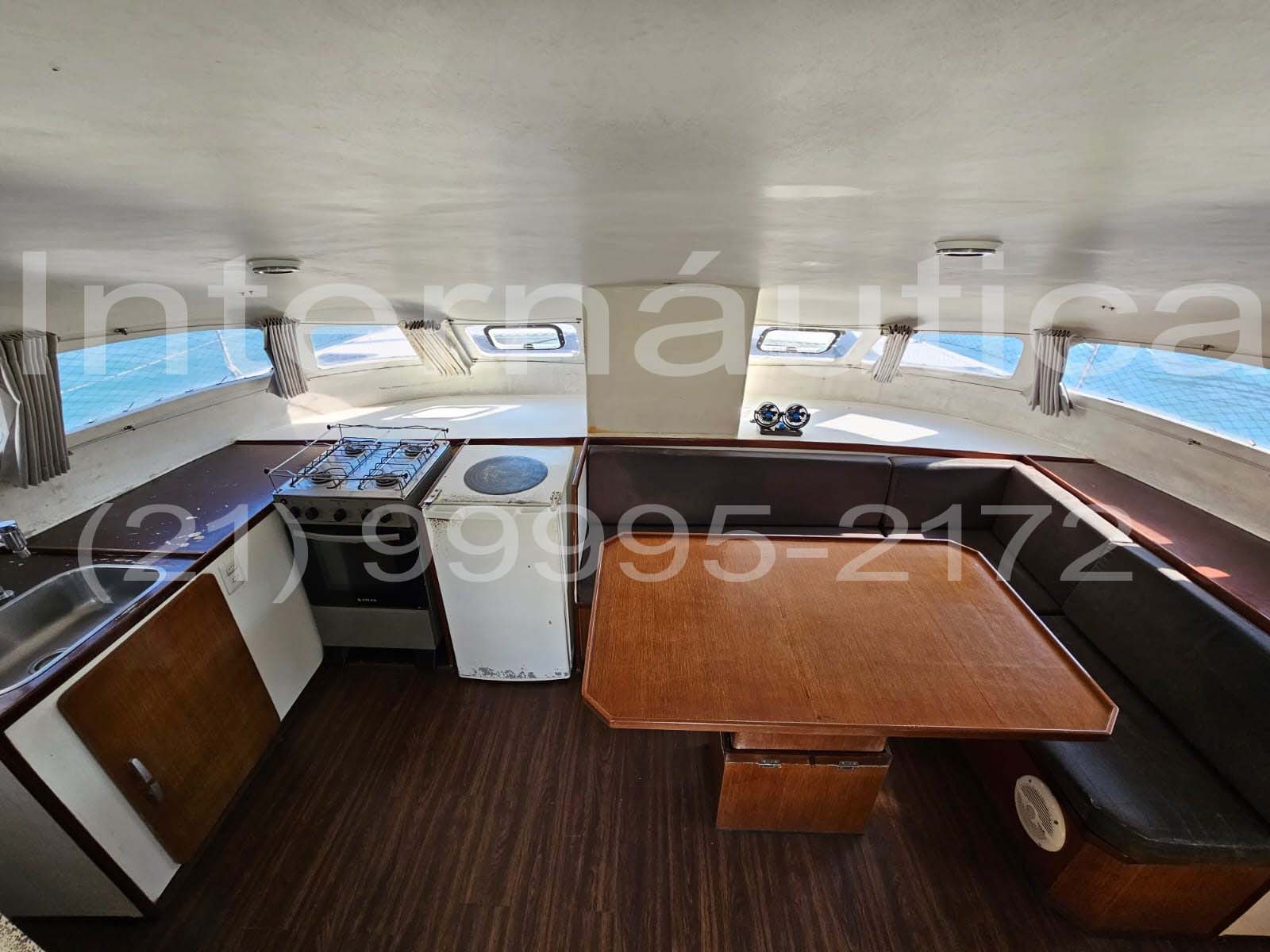

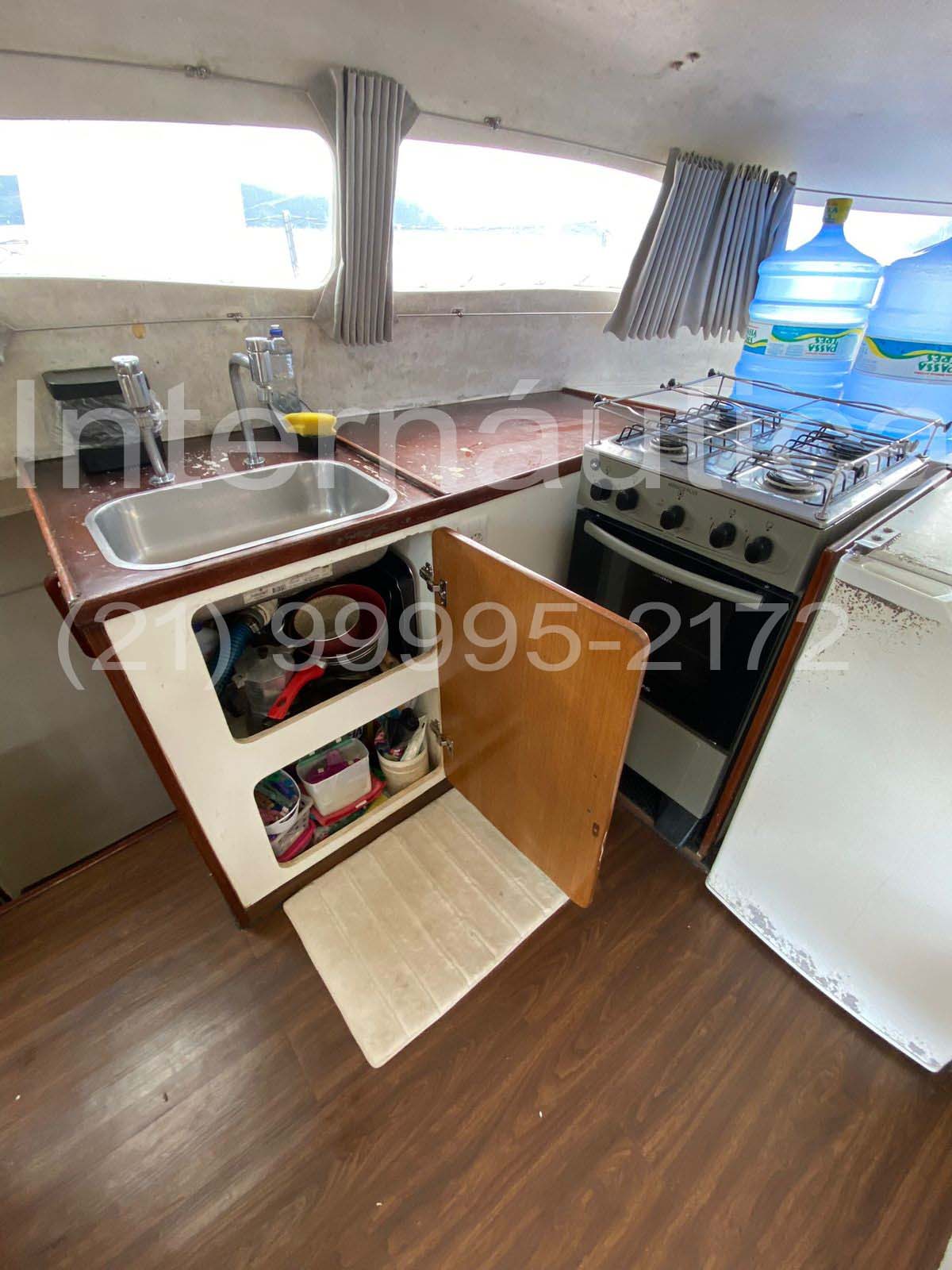

1 Fogão 04 bocas com forno _ 01
1 Inversor Tensão 4000w 12v Para 110v Transformador Conversor
1 boiler 20 l

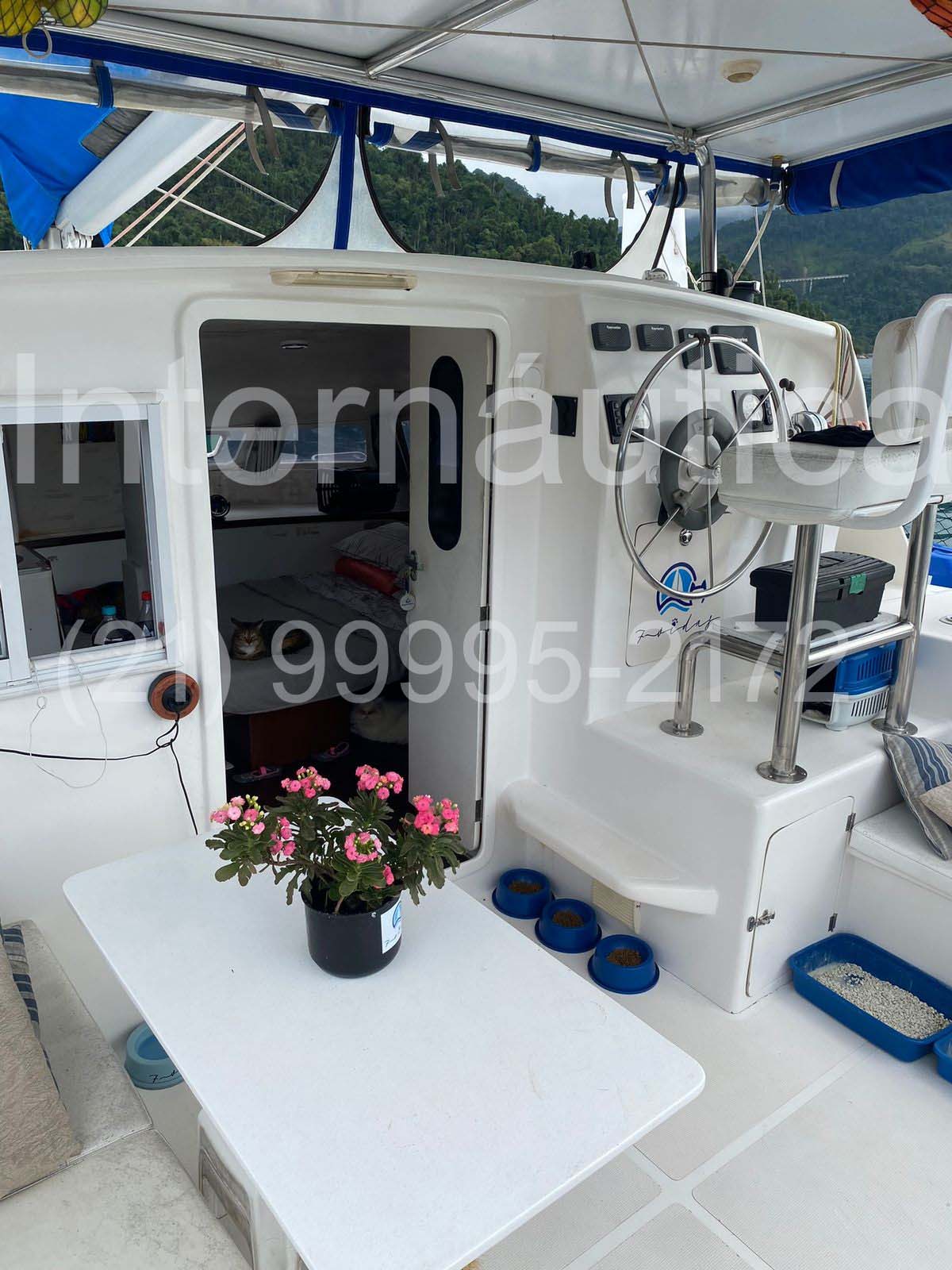

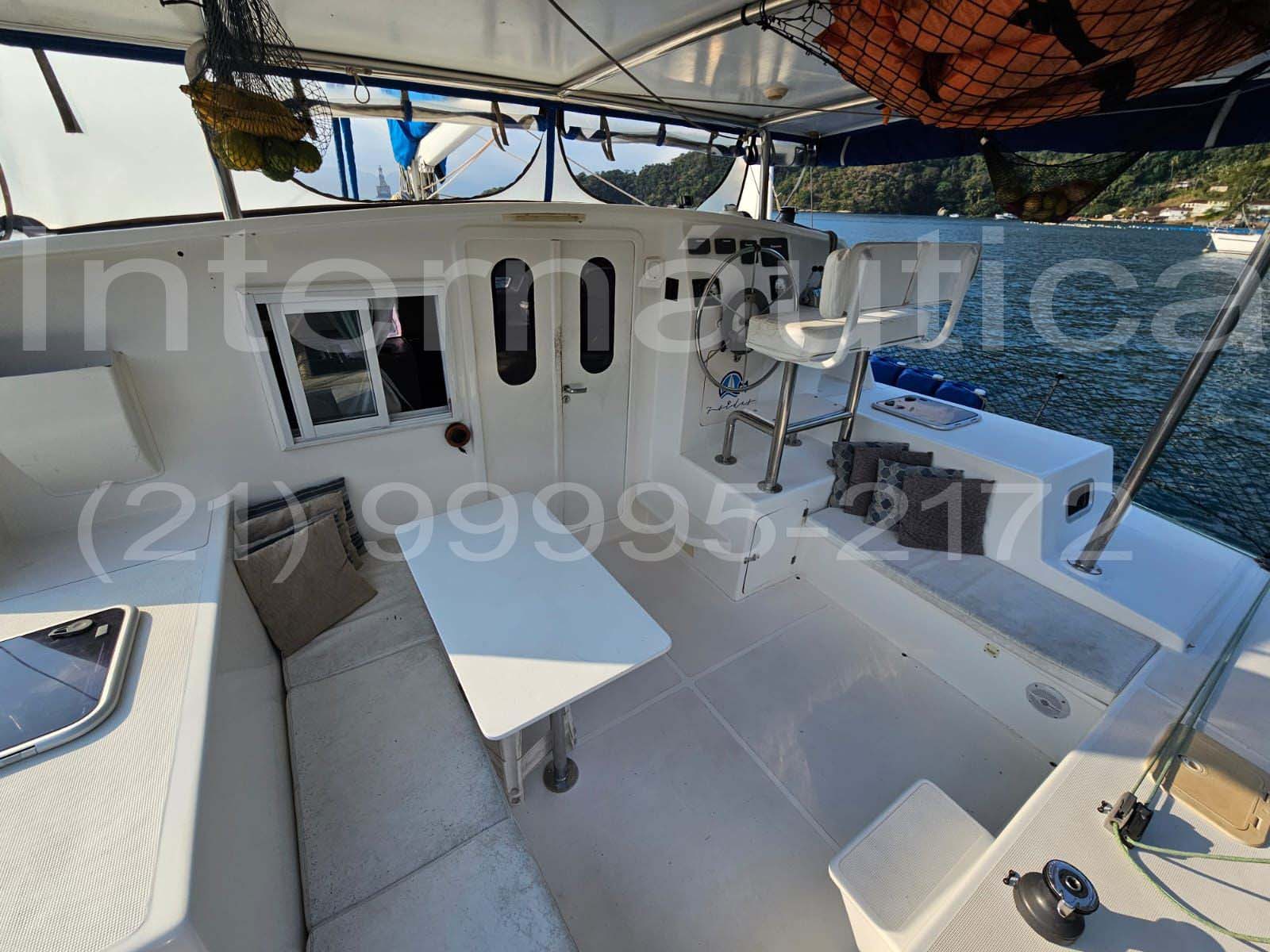

1 Fechamento completo do cockpit Vinx em 2023

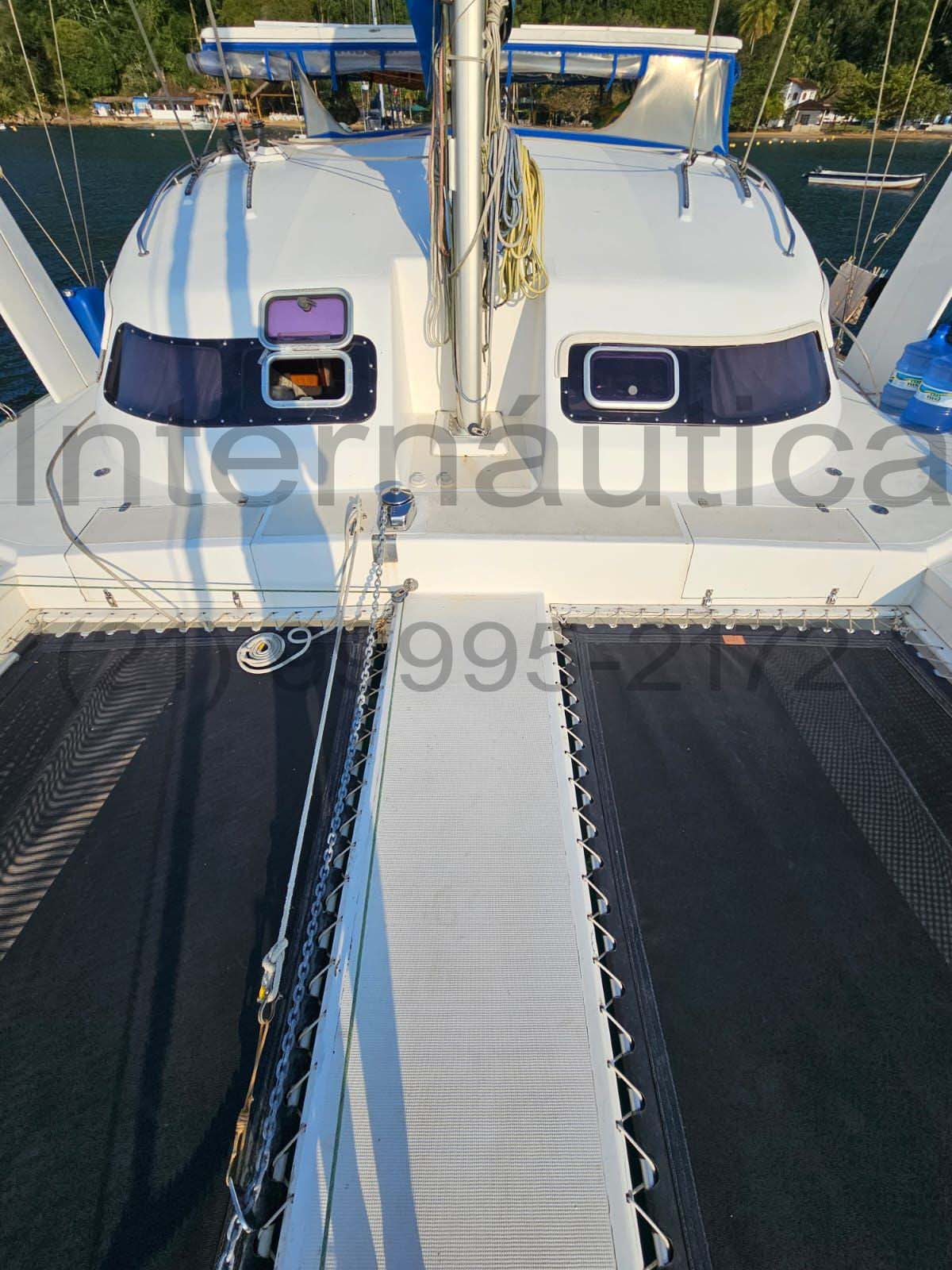

2 Trampolins com capa Vinx em 2023

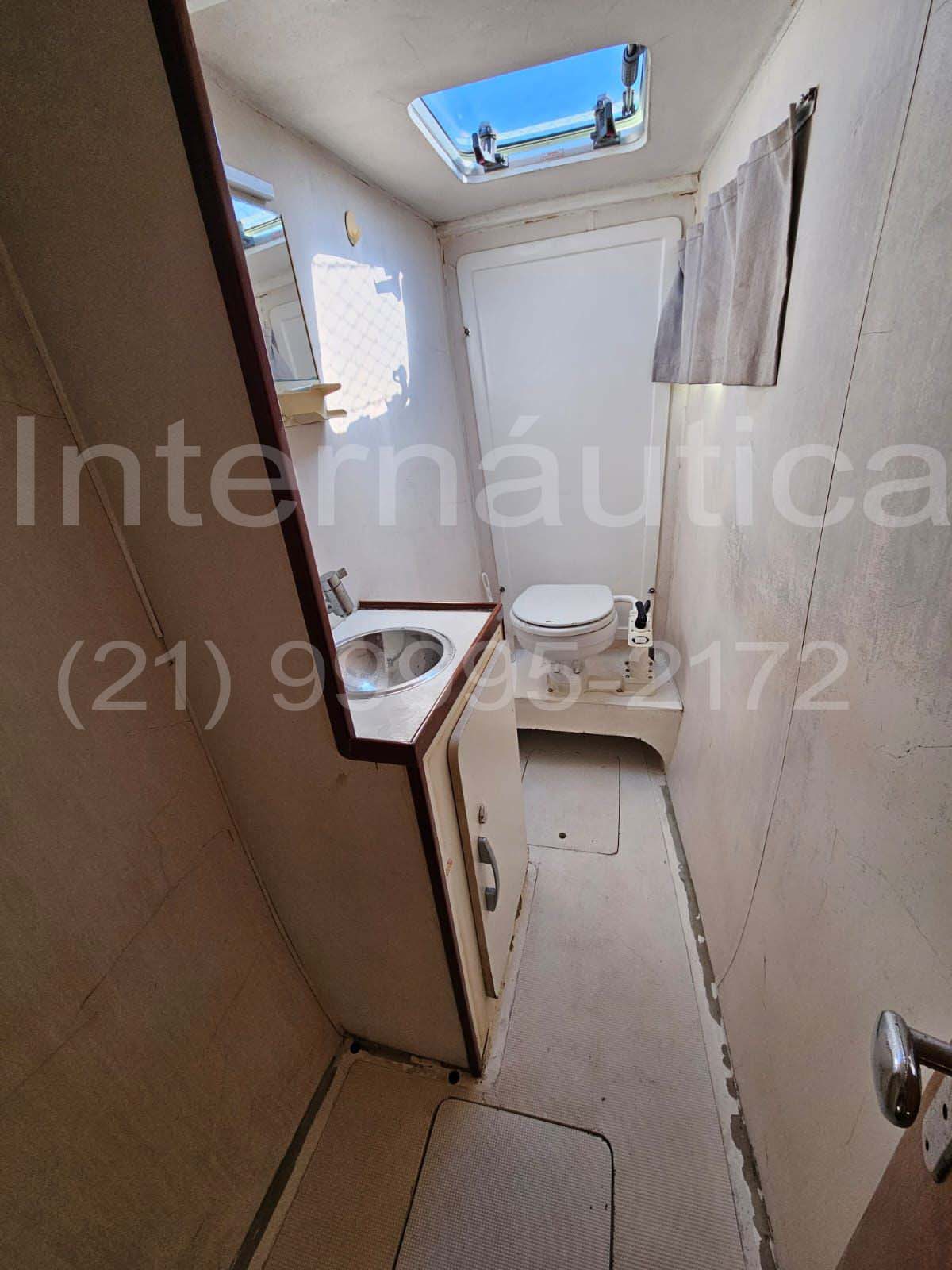

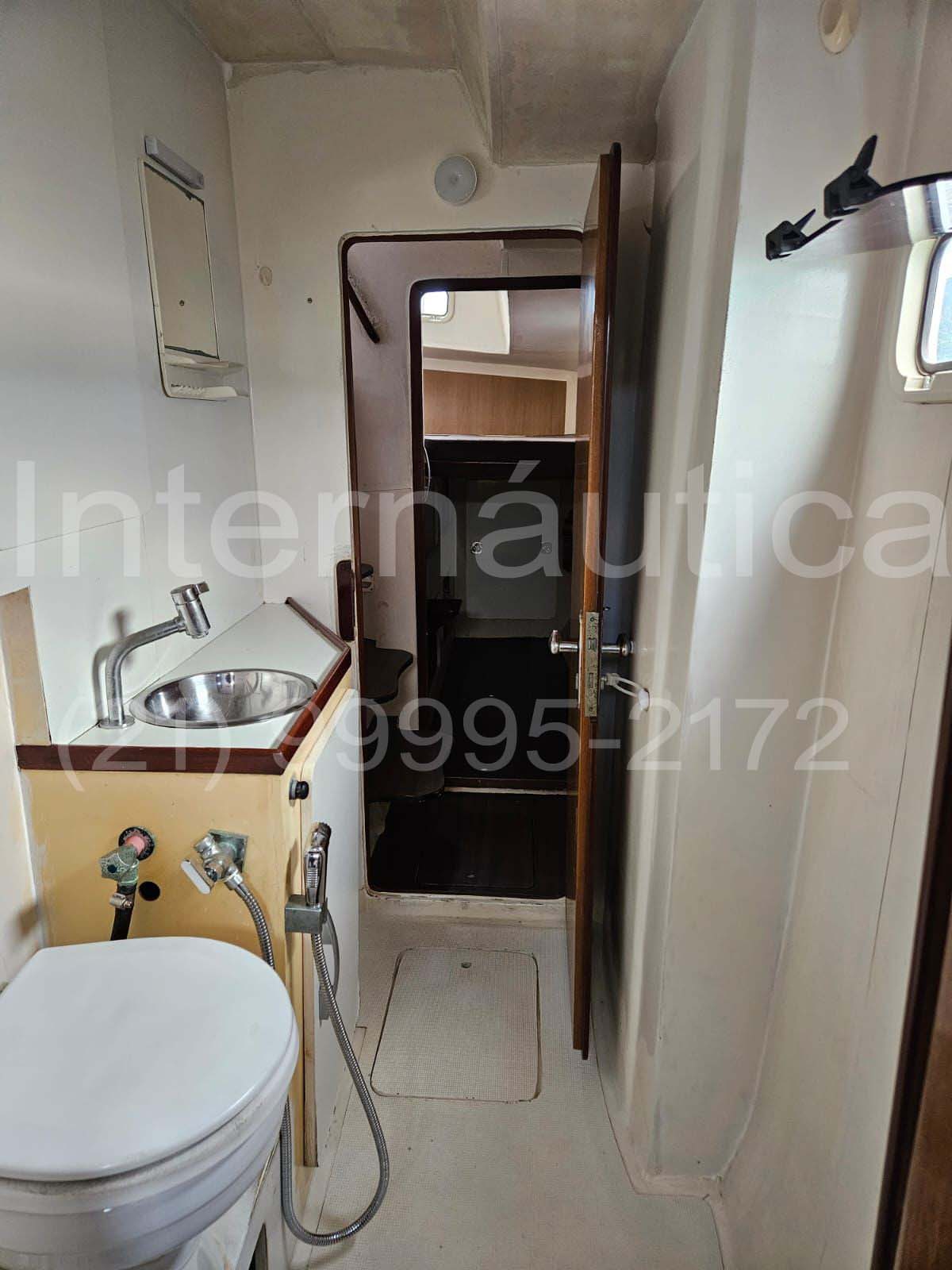

2 vasos sanitários marítimos Jabsco(um elétrico e outro manual)
Ar condicionado portátil 12.000 btus
2 escadas retrateis na popa

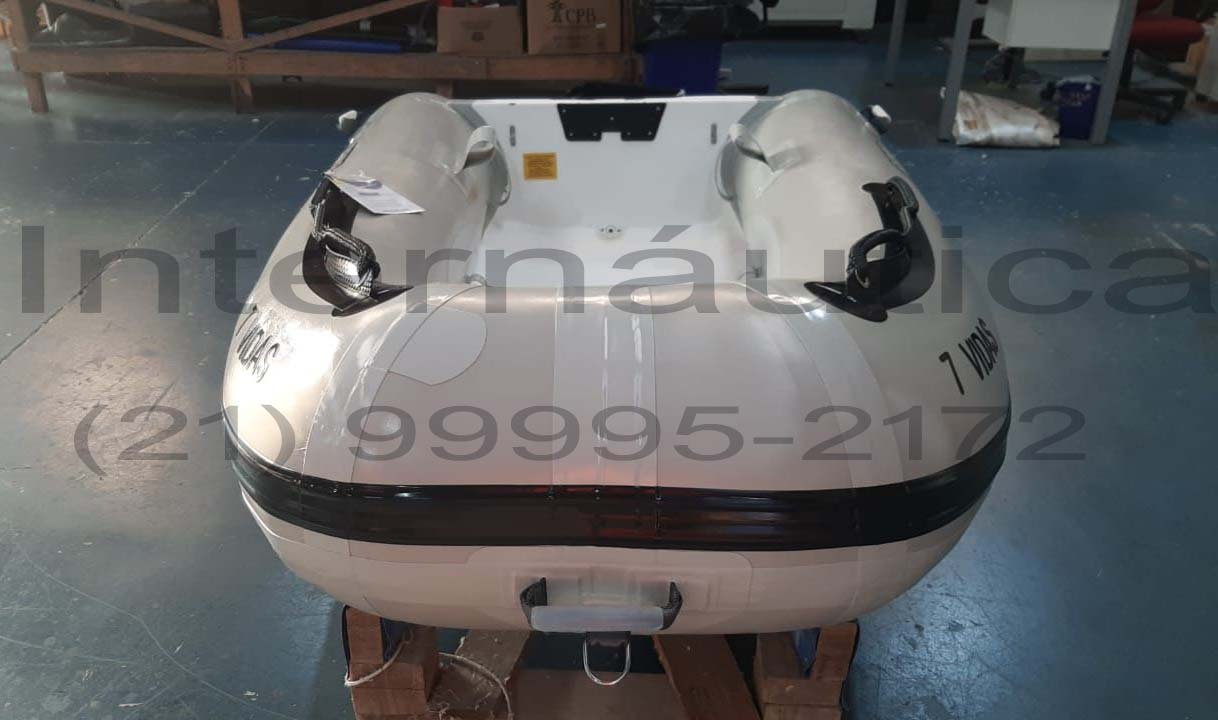

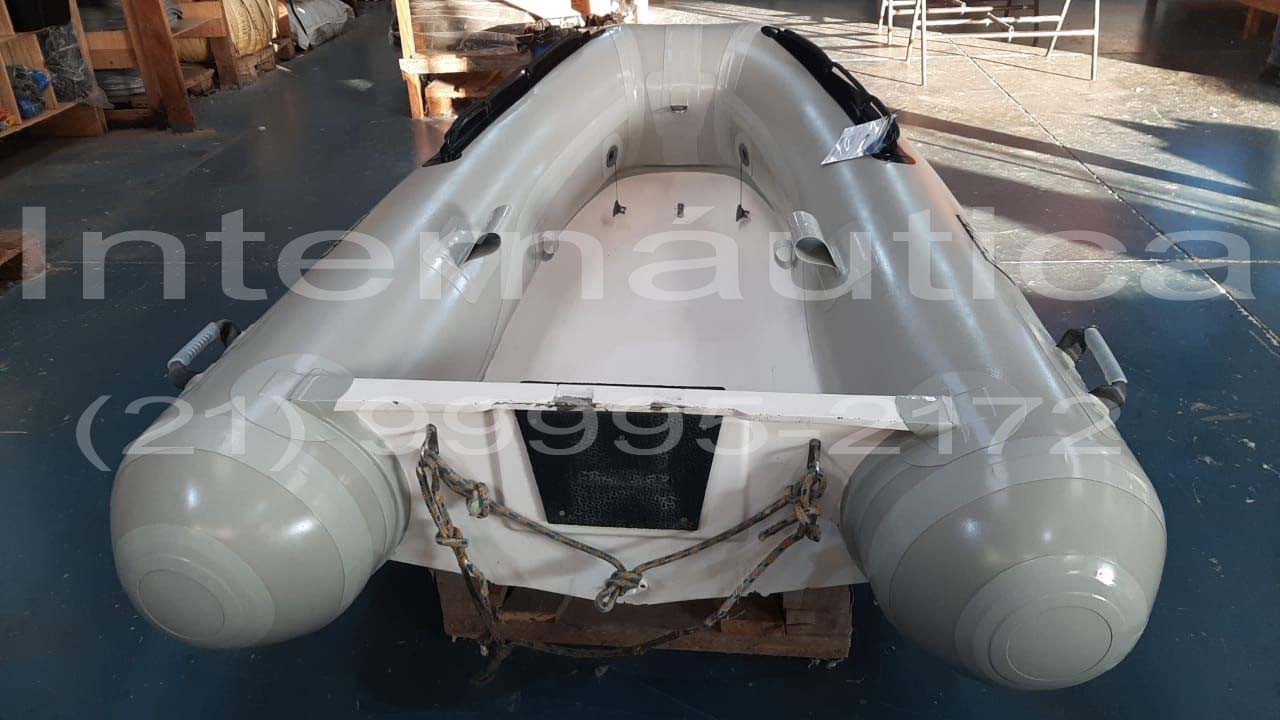

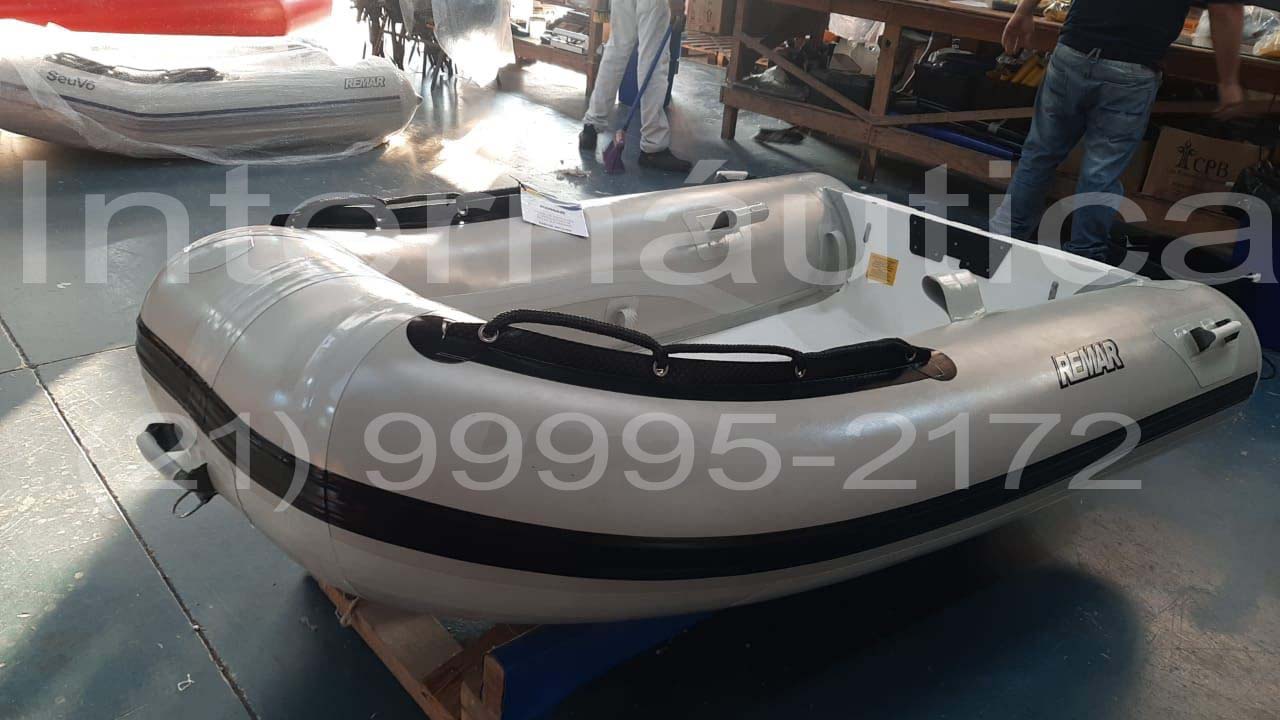

Bote Remar 2,2m fundo rígido
Motor Mercury 5 HP

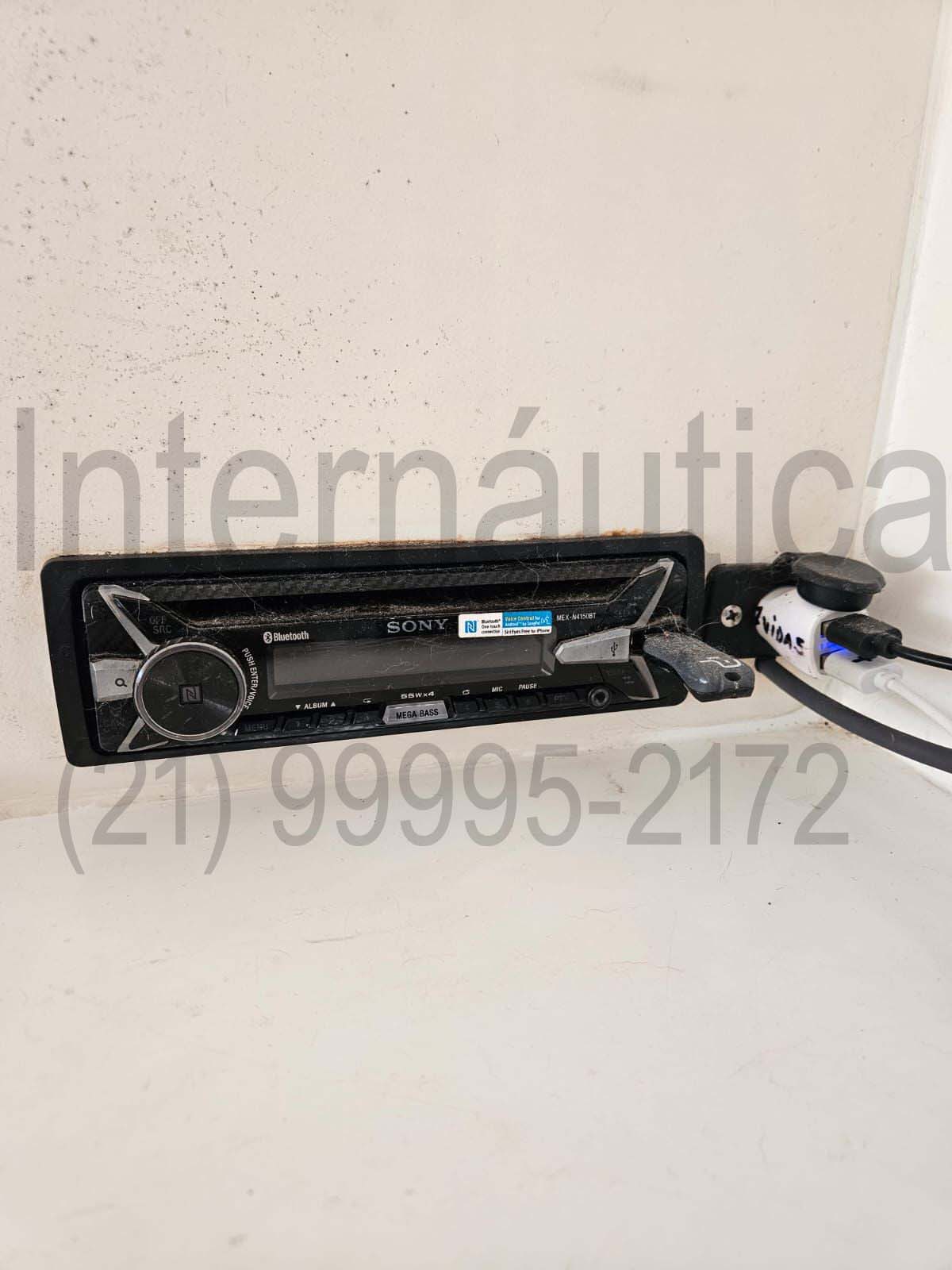

Rádio com CD/PenDrive/Bluetooth, com 4 caixas de som (2 internas e 2 externas)
Iluminação de cortesia no cockpit
Velas, adriças e escotas

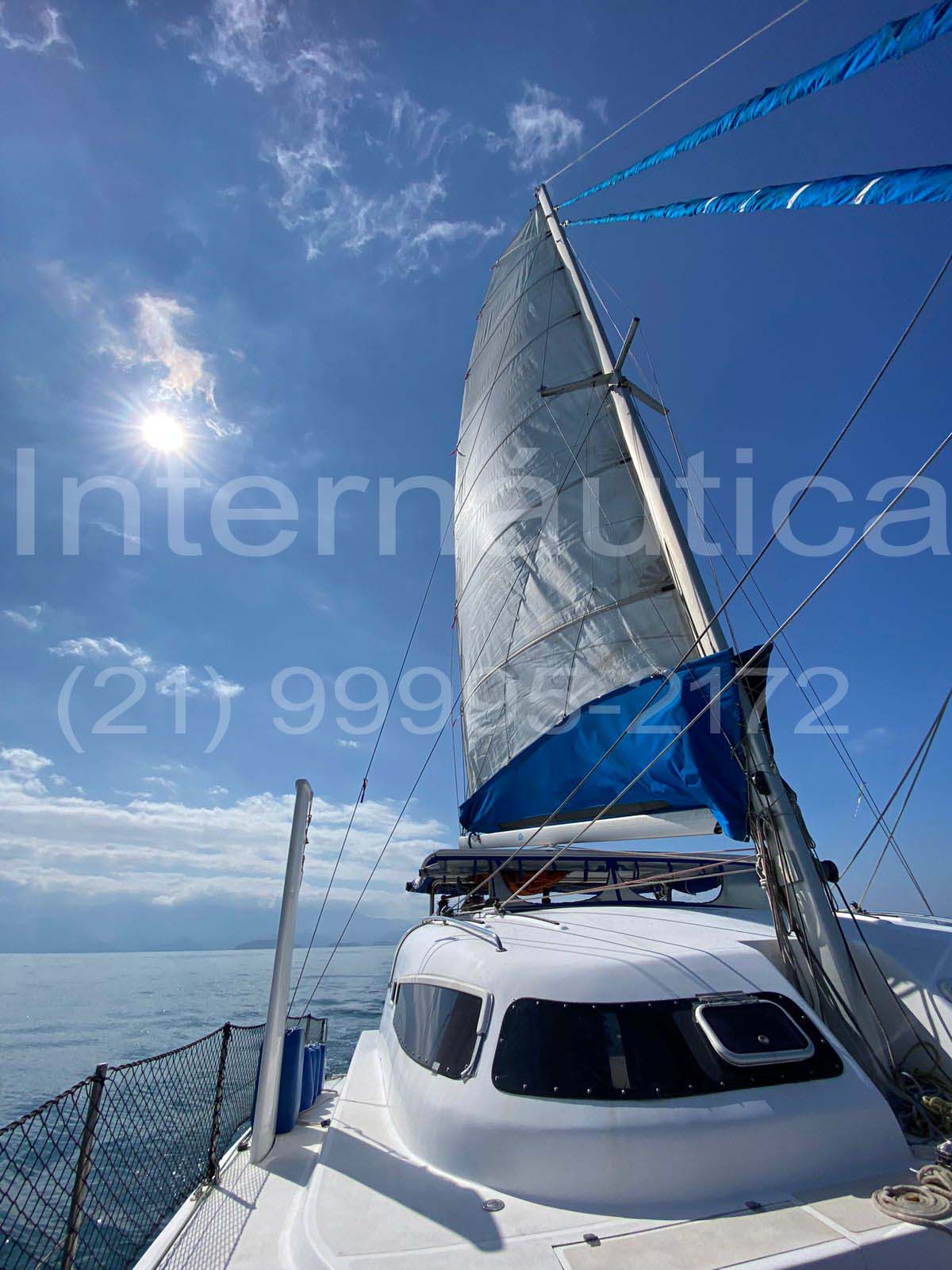

Vela mestra dacron 9 OZ importado, square tope duas forras rizes, seis talas perfil
redondo 12 mm de fibra com área 46.5 m²
Vela buja dacron 7 oz importado com capa de proteção UV para enrolador com 27
m² de área.
Genoa dancron 6 OZ importada com capa de proteção UV para enrolador com 40
m² de área.
Adriças de buja e genoa de 10 mm poliéster pré estirado
Adriça de mestra cabo 10 mm poliéster pré-estirado duas pernas.
Cabo amantilho, adriça extra cabo de 12 mm poliéster pré-estirado.
Adriça de spi poliester pré-estirado.
Escotas de genoa e buja 12 mm poliéster pré estirado.
Escota de mestra 10 mm poliéster pré estirado.
Ferragens de controles, regulagens de vela e mastreação
Código DESCRIÇÃO DE PRODUTOS Quant.
95355 NAUTOS Enrolador # 1 Buja p/ cabo inox 8 mm 01
95356 NAUTOS Enrolador # 1.5 Genoa p/ cabo inox 8mm 01
94044 NAUTOS Catraca # 44 01
94040 NAUTOS Catraca # 40 escotas mestra 01
94032 NAUTOS Catraca # 32 02
94024 NAUTOS Manicaca 250 mm 02
91556 NAUTOS Carro roletado médio 10
95502 NAUTOS Suporte para tala 6
95504 NAUTOS Ponteira tala média (consulta) 6
91070 NAUTOS Passa cabo bipartido 14
91136 NAUTOS Alça 5 mm 6
91059 NAUTOS Base redonda com alça 2
95086 NAUTOS Stoper simples 12mm (genoa+adriça G) 3
95087 NAUTOS Stoper duplo 12 mm (genoa) 1
95082 NAUTOS Stoper duplo 10 mm (escota G + bolina) 3
95086 NAUTOS Stoper simples 10 mm (reserva) 1
Bolinas
92258 NAUTOS Moitão encosto simples 57mm 2
Moitões Enroladores
92218 NAUTOS Moitão encosto simples 57 mm 2
92228 NAUTOS Moitão encosto duplo 57 mm 2
92210 NAUTOS Moitão giratório simples 57 mm 2
Timão
92210 NAUTOS Moitão simples 57 mm 2
92228 NAUTOS Moitão encosto duplo 57 mm 2
92350 NAUTOS Moitão giratório simples 39 mm 2
Layze jack
92310 NAUTOS Moitão giratório simples 39 mm 2
Base mastro
92250 NAUTOS Moitão giratório simples alumínio 57 mm 2
Escota grande
92250 Moitão simples alumínio 57mm 2
Escota genoa e buja
92150 NAUTOS Moitão giratório simples alumínio 75 mm 2
Vela mestra tope
92150 NAUTOS Moitão giratório simples alumínio 75 mm 1
Turco /bote
92211 NAUTOS Simples giratório com saída 57mm 2
92231 NAUTOS Simples fixo 57mm 2
Mastreação, estais e ferragens
Código DESCRIÇÃO DE PRODUTOS Quant.
Mastro perfil #220 MANOTAÇO 15 m com diamante e suporte 01
garlindéu
Retranca perfil #175 MANOTAÇO com garlindéu e mordedores de 01
esteira e rizes.
M 8mm Cabos inox 316 1X19X8mm Morsing para estaiamento
M 6MM Cabos inox 316 1X19X6mm Morsing para diamantes
91431 NAUTOS Batente de trilho 02 pç
95552 NAUTOS Slug plástico menor colorido 286 pç
95550 NAUTOS Slug plástico menor preto 143 pç
91732 NAUTOS Trilho recirculante batten car 4000 mm 03pç
91718 NAUTOS Trilho recirculante batten car 1500 mm 01 pç
91060 NAUTOS Base redonda com calça 3/8 06 pç
91059 NAUTOS Base redonda com alça 5/16 10pç
93018 NAUTOS Esticador rápido p/cabo 8mm 04 pç.
93063 NAUTOS Terminal fêmea rápido 8mm 06 pç.
NAUTOS Esticador rápido p/cabo 6mm 03 pç
91418 NAUTOS Carro deslizante passa escota duplo 04 pç
91711 NAUTOS Trilho standard 32 mm x 1000 mm 04 pç
91416 NAUTOS Batente de nylon trilho 32 mm 08 pç
91074 NAUTOS Cunho 25 cm 05 pç
91073 NAUTOS Cunho 18 cm 04 pç
- Dotação de pirotécnicos quando em navegação oceânica: 4 foguetes manuais de
estrela vermelha com paraquedas, 4 fachos manuais luz vermelha e 4 sinais fumígeno
flutuante laranja;
Preço: R$ 980.000,00
Contato:
Arthur 21 99995-2172 zapp
www.internautica.com.br
